減速機故障預測系統解決方案

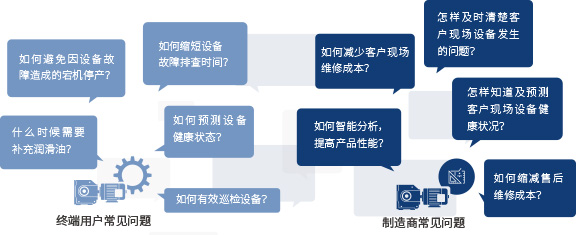

減速機行業問題

在減速機旋轉設備行業中，產業鏈由減速機制造商、主機廠、終端用戶組成；通常減速機制造商希望解決：如何提高售后運維效率、降低維護成本；如何確保產品的市場應用品質及性能；如何預測客戶現場減速機健康情況等問題；而減速機主機廠希望解決：如何減少主機設備核心部件的故障維護成本；如何及時了解客戶現場主機設備的運行健康情況等問題；終端用戶希望解決：如何避免因設備異常故障導致產線宕機停產帶來的損失；如何實時了解設備的運行健康情況；如何確保設備生產異常不帶來人身安全隱患等問題。

解決方案價值

輝泰科技根據減速機行業遇到的問題，推出“減速機故障預測系統解決方案”，針對用戶現場的減速機運行狀態的監控，進行減速機及主機設備的健康狀態分析、預警故障分析，形成專業的減速機故障預測及健康診斷報告，并給出維修建議。輝泰科技的減速機故障預測解決方案為用戶帶來巨大的商業價值：

提高運維效率，減少設備維保成本；
減少異常故障，降低設備損壞成本；
預測設備劣化，縮減備品備件成本；
降低故障概率，避免產線停產損失；
評估設備風險，預防人身安全隱患；
應用數據分析，改善設備品質工藝；

解決方案詳情

解決方案架構

減速機故障預測解決方案利用物聯網高頻振動傳感器，采集設備振動波形樣本及表面溫度，生成減速機設備的振動特性樣本；邊緣計算網關通過鉑電阻采集減速機三相繞組溫度和潤滑油溫度，了解減速機運行負載狀態并結合傳感器的振動特性，利用智能機理模型算法對采樣數據進行大數據分析，實現不平衡、不對中、松動、齒輪磨損、軸承老化等減速機設備故障的預測；然后通過MQTT把數據樣本及分析學習結果上傳到WitCloud物聯網數據云平臺；解決方案的SaaS業務云平臺為用戶提供狀態監控、場景監控、故障管理、運維管理、設備管理、客戶管理、權限管理等功能；并提供數據接口功能，方便用戶把設備狀態導入到智能工廠運維平臺系統。同時業務云平臺通過大數據分析工具，為專業的用戶提供減速機設備的運行狀態分析、預警故障分析，并形成專業的減速機設備健康診斷報告和維修建議。

解決方案軟件

WitCloud物聯網數據云平臺

WitCloud云平臺功能包括：減速機設備上振動傳感器及邊緣計算網關的接入配置（包括主題配置和通道配置）、遠程信息配置和設備固件升級、多種告警方式、日記運維管理、多層邊緣計算網關上云的架構、數據庫備份和找回、InfluxDB數據庫的管理和支配。
WitCloud云平臺的強大系統架構，具備可拓展性、大量設備接入的能力、百萬級并發能力，能方便接入超過100萬臺的減速機設備數量，并能支持每年新增超過10萬臺減速機設備的接入能力。
減速機設備SaaS業務云平臺

減速機故障預測SaaS業務云平臺，為用戶提供狀態監控、故障分析、場景監控、故障管理、運維管理、設備管理、客戶管理、權限管理等平臺功能，同時提供平臺數據讀取接口功能。SaaS業務云平臺通過大數據分析工具，為專業的用戶提供設備的運行狀態分析、預警故障分析，并形成專業的工業設備健康診斷報告和維修建議。
故障預測算法模型：首先系統通過物聯網高頻振動傳感器和鉑電阻，采集減速機設備振動特性和負載溫度特性，并形成振動特性樣本庫；然后利用智能算法(機器學習算法庫)對這些原始數據樣本進行機器自學習，生成對應的故障預測算法模型，并形成故障預測模型庫；使用故障預測算法模型對實時采集的數據進行分析處理，實現不平衡、不對中、松動、齒輪磨損、軸承老化等減速機設備故障預測及診斷。

解決方案Web端+App端展示

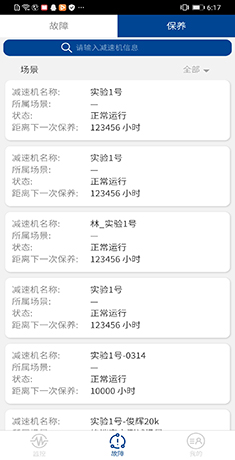

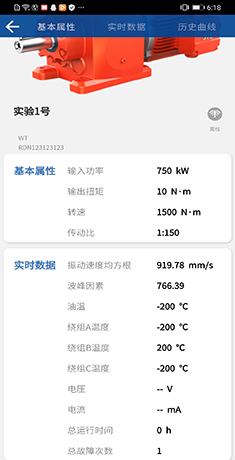

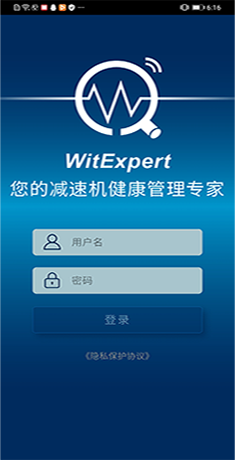

解決方案手機端軟件圖

解決方案硬件

高頻振動傳感器

MEMS振動傳感器

中高頻振動監測

采樣頻率最高可達 20Khz

磁吸式便捷安裝

RS485
WTS4VXX

USB
WTS6VXX

基本參數

電源輸入

DC4.5V-5.5V
低功耗功能

支持
工作溫度

-40 ℃-105 ℃
工作濕度

10%-95%(無凝露)
IP等級

IP67
安裝方式

螺紋固定/磁鐵固定
外型尺寸

40*40*15mm/40*40*19mm
通訊接口

RS485/USB
通訊協議

Modbus-RTU
外殼材料

工業鋁外殼

溫度傳感

測溫對象

接觸表面溫度
測溫范圍

-40°C~105°C
分辨率

±1°C

振動傳感

加速度范圍

三軸：±8g
采樣深度

1S/10S
采樣頻率

4KHz/20KHz
采樣軸數

三軸
采集精度

1mg/LSB
數據內容

實時振動波形/特征值

邊緣計算網關

邊緣AI計算

多個振動通道

多種無線傳輸

內嵌算法模型

WTG9XXW

WTG9XXF

無線通信參數

通信方式

WiFi

4G(Cat1)
工作模式

3Mbps

上行5Mbps/
下行10Mbps
工作模式

STA模式/AP配置

-
傳輸距離

40M

-
通信信道

802.11b/g/n

LTE-TDD:B38/B39/B40/B41

主板參數

振動通道數

1-6個通道可選
振動接口

RS485(ModBus-RTU)
機油溫度

1路*3線制Pt100(斷線檢測)
三繞組溫度

3路*3線制Pt100(斷線檢測)
LED指示燈

1*電源燈, 1*傳感器通信燈, 1*網絡狀態燈
固件升級

在線更新、遠程更新

基本參數

外殼材料

工業塑料外殼
外型尺寸

115*70*47mm
安裝方式

工業導軌/強磁固定/法蘭緊固/綁帶
電源輸入

85-262VAC/12-36VDC
操作溫度

-30～70°C
保存溫度

-40～85°C
保護種類

過載保護/輸出短路保護/過熱保護
防水等級

IP67
