水泥生產設備預測性維護解決方案

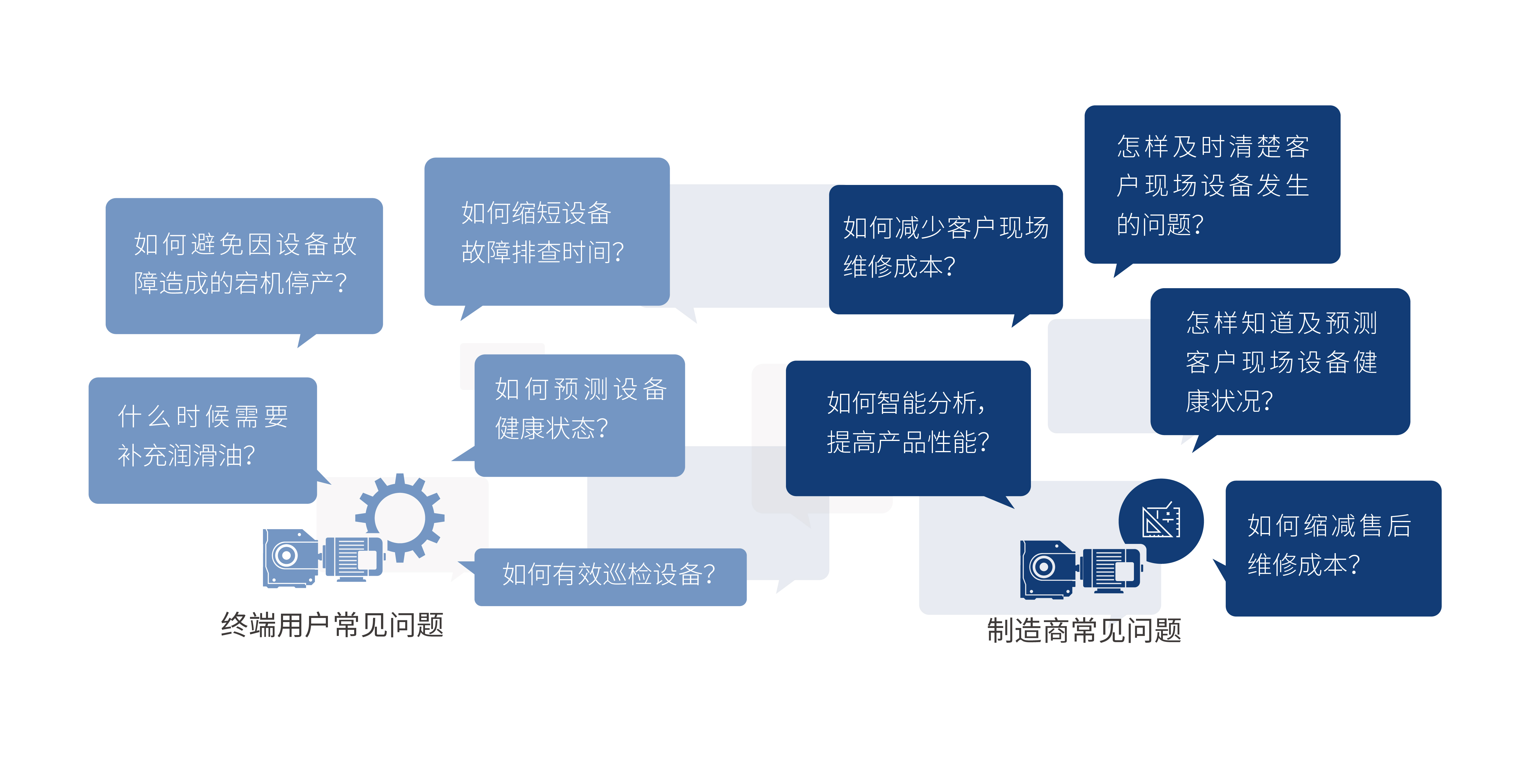

水泥行業問題

水泥作為重要的建筑材料，在樓宇、道路、水利、港口等基礎設施的建設中廣泛應用，水泥年產量是衡量國民經濟和社會發展的重要指標。工業和信息化部印發的《建材工業智能制造數字轉型行動計劃（2021-2023年）》，開展建材工業信息化生態體系構建行動、建材工業智能制造技術創新行動，促進水泥行業生產方式的自動化、智能化、無人化變革。培育一批集智能生產、智能運維和智能管理為一體的智能工廠，切實提高產品質量、運營效率、設備管理和安全環保水平。

解決方案價值

輝泰科技根據水泥行業數字化轉型遇到的問題，推出“水泥生產設備預測性維護解決方案”，針對水泥現場的關鍵生產設備如球磨機、立磨機、輥壓機、風機、拉鏈機等，進行在線振動監測、故障預測診斷分析，形成專業的水泥設備故障預測及健康診斷報告，并給出維修建議。通過對球磨機、立磨機、輥壓機、風機、拉鏈機等水泥行業關鍵設備受到的磨損失效規律進行監測，可以使運維工程師提前知曉設備各項功能發生改變的趨勢與結果，幫助水泥行業用戶達到降本增效的目標，實現數字化、智能化轉型。

提高運維效率，減少設備維保成本；
減少異常故障，降低設備損壞成本；
預測設備劣化，縮減備品備件成本；
降低故障概率，避免產線停產損失；
評估設備風險，預防人身安全隱患；
應用數據分析，精益設備流程生產；

解決方案詳情

解決方案架構

水泥關鍵設備預測性維護解決方案，利用物聯網高頻振動傳感器采集設備振動波形樣本及表面溫度，生成設備的振動特性；邊緣計算網關了解電機運行負載狀態并結合傳感器的振動特性，利用智能算法對數據進行分析，實現不平衡、不對中、松動、齒輪磨損、軸承老化等旋轉設備故障的預測；然后通過MQTT把數據及分析結果上傳到物聯網數據處理后臺；后臺與云交互獲取有效數據，進行內部處理后，系統業務層為用戶提供狀態監控、場景監控、故障管理、運維管理、設備管理、客戶管理、權限管理等功能；并提供數據接口功能，方便用戶把設備狀態導入到智能工廠運維平臺系統。同時業務平臺通過大數據分析工具，為水泥行業用戶提供旋轉設備的運行狀態分析、預警故障分析，并形成專業的旋轉設備健康診斷報告和維修建議。

解決方案軟件

WitCloud物聯網數據云平臺

WitCloud云平臺功能包括：水泥行業關鍵設備上振動傳感器及邊緣計算網關的接入配置（包括主題配置和通道配置）、遠程信息配置和設備固件升級、多種告警方式、日記運維管理、多層邊緣計算網關上云的架構、數據庫備份和找回、InfluxDB數據庫的管理和支配。
WitCloud云平臺的強大系統架構，具備可拓展性、大量設備接入的能力、百萬級并發能力，能方便接入超過100萬臺的旋轉設備數量，并能支持每年新增超過10萬臺旋轉設備的接入能力。
水泥行業關鍵設備故障預測SaaS業務云平臺

水泥行業關鍵設備故障預測SaaS業務云平臺，為用戶提供狀態監控、故障分析、場景監控、故障管理、運維管理、設備管理、客戶管理、權限管理等平臺功能，同時提供平臺數據讀取接口功能。SaaS業務云平臺通過大數據分析工具，為用戶提供球磨機、立磨機、輥壓機、風機、拉鏈機等旋轉設備的運行狀態分析、預警故障分析，并形成專業的工業設備健康診斷報告和維修建議。
故障預測診斷算法工具：首先系統通過物聯網高頻振動傳感器和鉑電阻，采集球磨機、立磨機、輥壓機、風機、拉鏈機等旋轉設備的振動特性和負載溫度特性，并形成振動特性樣本庫；然后利用智能算法（機器學習算法庫）對這些原始數據樣本進行機器自學習，生成對應的故障預測診斷算法模型，并形成故障預測模型庫；使用故障預測診斷算法模型對實時采集的數據進行分析處理，實現不平衡、不對中、松動、齒輪磨損、軸承老化等水泥行業旋轉設備故障預測及診斷。

解決方案Web端+App端展示

解決方案硬件

高頻振動傳感器

MEMS振動傳感器

中高頻振動監測

采樣頻率最高可達 20Khz

磁吸式便捷安裝

RS485
WTS4VXX

USB
WTS6VXX

基本參數

電源輸入

DC4.5V-5.5V
低功耗功能

支持
工作溫度

-40 ℃-105 ℃
工作濕度

10%-95%(無凝露)
IP等級

IP67
安裝方式

螺紋固定/磁鐵固定
外型尺寸

40*40*15mm/40*40*19mm
通訊接口

RS485/USB
通訊協議

Modbus-RTU
外殼材料

工業鋁外殼

溫度傳感

測溫對象

接觸表面溫度
測溫范圍

-40°C~105°C
分辨率

±1°C

振動傳感

加速度范圍

三軸：±8g
采樣深度

1S/10S
采樣頻率

4KHz/20KHz
采樣軸數

三軸
采集精度

1mg/LSB
數據內容

實時振動波形/特征值

邊緣計算網關

邊緣AI計算

多個振動通道

多種無線傳輸

內嵌算法模型

WTG9XXW

WTG9XXF

無線通信參數

通信方式

WiFi

4G(Cat1)
工作模式

3Mbps

上行5Mbps/
下行10Mbps
工作模式

STA模式/AP配置

-
傳輸距離

40M

-
通信信道

802.11b/g/n

LTE-TDD:B38/B39/B40/B41

主板參數

振動通道數

1-6個通道可選
振動接口

RS485(ModBus-RTU)
機油溫度

1路*3線制Pt100(斷線檢測)
三繞組溫度

3路*3線制Pt100(斷線檢測)
LED指示燈

1*電源燈, 1*傳感器通信燈, 1*網絡狀態燈
固件升級

在線更新、遠程更新
