食品飲料行業預測性維護解決方案

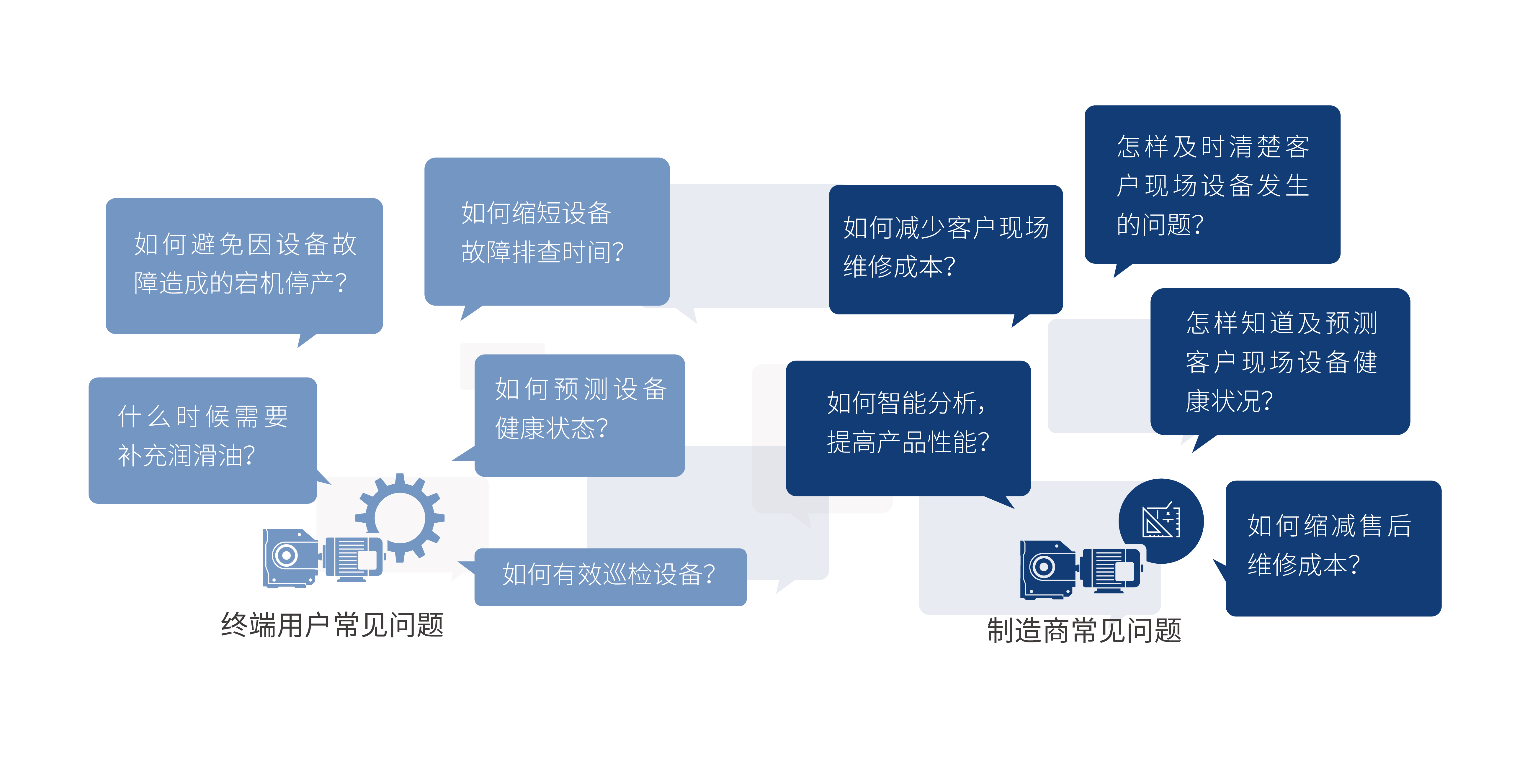

食品飲料行業問題

食品飲料行業是連續性、高要求的生產環境，面臨著很多問題，例如設備日常運維效率如何提升？各類設備如何統一管理？如何改善日益增長的成本？國務院印發的《“十四五”數字經濟發展規劃》，提到大力推進產業數字化轉型，加快企業數字化轉型升級，全面深化重點產業數字化轉型；立足不同產業特點和差異化需求，推動傳統產業全方位、全鏈條數字化轉型，提高全要素生產率。貫徹落實“十四五”規劃，食品飲料行業生產方式的自動化、智能化變革提上日程，需要切實做到降本增效、設備統一管理，實現數字化轉型。

解決方案價值

輝泰科技根據食品飲料行業數字化轉型遇到的問題，推出“食品飲料加工設備預測性維護解決方案”，針對食品加工設備、飲料加工設備、啤酒廠設備如均質機、離心機、粉碎機、研磨設備等，進行在線振動監測，故障預測診斷分析，形成專業的食品飲料加工設備故障預測及健康診斷報告，并給出維修建議。通過對均質機、離心機、粉碎機、研磨設備等食品飲料加工行業關鍵設備受到的磨損失效規律進行監測，可以使運維工程師提前知曉設備各項功能發生改變的趨勢與結果，幫助食品飲料加工行業用戶達到降本增效的目標，實現數字化、智能化轉型。

提高運維效率，減少設備維保成本；
減少異常故障，降低設備損壞成本；
預測設備劣化，縮減備品備件成本；
降低故障概率，避免產線停產損失；
評估設備風險，預防人身安全隱患；
應用數據分析，精益設備流程生產；

解決方案詳情

解決方案架構

食品飲料加工設備預測性維護解決方案，利用物聯網高頻振動傳感器采集設備振動波形樣本及表面溫度，生成設備的振動特性；邊緣計算網關了解電機運行負載狀態并結合傳感器的振動特性，利用智能算法對數據進行分析，實現不平衡、不對中、松動、齒輪磨損、軸承老化等旋轉設備故障的預測；然后通過MQTT把數據及分析結果上傳到物聯網數據處理后臺；后臺與云交互獲取有效數據，進行內部處理后，系統業務層為用戶提供狀態監控、場景監控、故障管理、運維管理、設備管理、客戶管理、權限管理等功能；并提供數據接口功能，方便用戶把設備狀態導入到智能工廠運維平臺系統。同時業務平臺通過大數據分析工具，為食品飲料行業客戶提供設備的運行狀態分析、預警故障分析，并形成專業的旋轉設備健康診斷報告和維修建議。

解決方案軟件

WitCloud物聯網數據云平臺

WitCloud云平臺功能包括：食品飲料加工行業關鍵旋轉設備上振動傳感器及邊緣計算網關的接入配置（包括主題配置和通道配置）、遠程信息配置和設備固件升級、多種告警方式、日記運維管理、多層邊緣計算網關上云的架構、數據庫備份和找回、InfluxDB數據庫的管理和支配。
WitCloud云平臺的強大系統架構，具備可拓展性、大量設備接入的能力、百萬級并發能力，能方便接入超過100萬臺的旋轉設備數量，并能支持每年新增超過10萬臺旋轉設備的接入能力。
食品飲料加工關鍵設備故障預測SaaS業務云平臺

食品飲料行業旋轉設備故障預測SaaS業務云平臺，為用戶提供狀態監控、故障分析、場景監控、故障管理、運維管理、設備管理、客戶管理、權限管理等平臺功能，同時提供平臺數據讀取接口功能。SaaS業務云平臺通過大數據分析工具，為用戶提供均質機、離心機、粉碎機、研磨設備等的運行狀態分析、預警故障分析，并形成專業的工業設備健康診斷報告和維修建議。
故障預測診斷算法工具：首先系統通過物聯網高頻振動傳感器和鉑電阻，采集均質機、離心機、粉碎機等旋轉設備的振動特性和負載溫度特性，并形成振動特性樣本庫；然后利用智能算法（機器學習算法庫）對這些原始數據樣本進行機器自學習，生成對應的故障預測診斷算法模型，并形成故障預測模型庫；使用故障預測診斷算法模型對實時采集的數據進行分析處理，實現不平衡、不對中、松動、齒輪磨損、軸承老化等食品飲料行業旋轉設備故障預測及診斷。

解決方案Web端+App端展示

解決方案硬件

高頻振動傳感器

MEMS振動傳感器

中高頻振動監測

采樣頻率最高可達 20Khz

磁吸式便捷安裝

RS485
WTS4VXX

USB
WTS6VXX

基本參數

電源輸入

DC4.5V-5.5V
低功耗功能

支持
工作溫度

-40 ℃-105 ℃
工作濕度

10%-95%(無凝露)
IP等級

IP67
安裝方式

螺紋固定/磁鐵固定
外型尺寸

40*40*15mm/40*40*19mm
通訊接口

RS485/USB
通訊協議

Modbus-RTU
外殼材料

工業鋁外殼

溫度傳感

測溫對象

接觸表面溫度
測溫范圍

-40°C~105°C
分辨率

±1°C

振動傳感

加速度范圍

三軸：±8g
采樣深度

1S/10S
采樣頻率

4KHz/20KHz
采樣軸數

三軸
采集精度

1mg/LSB
數據內容

實時振動波形/特征值

邊緣計算網關

邊緣AI計算

多個振動通道

多種無線傳輸

內嵌算法模型

WTG9XXW

WTG9XXF

無線通信參數

通信方式

WiFi

4G(Cat1)
工作模式

3Mbps

上行5Mbps/
下行10Mbps
工作模式

STA模式/AP配置

-
傳輸距離

40M

-
通信信道

802.11b/g/n

LTE-TDD:B38/B39/B40/B41

主板參數

振動通道數

1-6個通道可選
振動接口

RS485(ModBus-RTU)
機油溫度

1路*3線制Pt100(斷線檢測)
三繞組溫度

3路*3線制Pt100(斷線檢測)
LED指示燈

1*電源燈, 1*傳感器通信燈, 1*網絡狀態燈
固件升級

在線更新、遠程更新
