WitExpert工業設備預測性維護系統

產品概述

工業企業面臨著設備智能運維的問題，如何減少設備意外停機？如何改善傳統運維方式導致的效率低、成本高的問題？如何提前預測并準確定位設備故障？如何減少欠維修、過維修次數，延長設備的壽命周期？針對工業企業的痛點問題，WitExpert工業設備預測性維護系統應運而生。

產品特性

系統無需專業人員分析，可自動生產
故障預測及健康診斷報告
邊緣計算網關與云平臺同時具備
AI大數據分析的能力，邊云協同
系統通過手機APP、郵件、
短信通知用戶設備故障及預測結果
系統可預測電機不平衡不對中、松動、
齒輪磨損、軸承老化等故障
系統提前預測設備故障，避免設備
意外停機，減少產線停產損失
系統現場安裝部署簡單快速，
軟件使用SaaS業務云平臺
系統可實時監測設備振動狀態，
平臺可查看并分析振動歷史數據
系統可通過采集的數據，
進行開關機時間判斷及計算
系統無線傳輸方式，支持WiFi、
4G，可根據現場網絡選配

系統架構及軟硬件

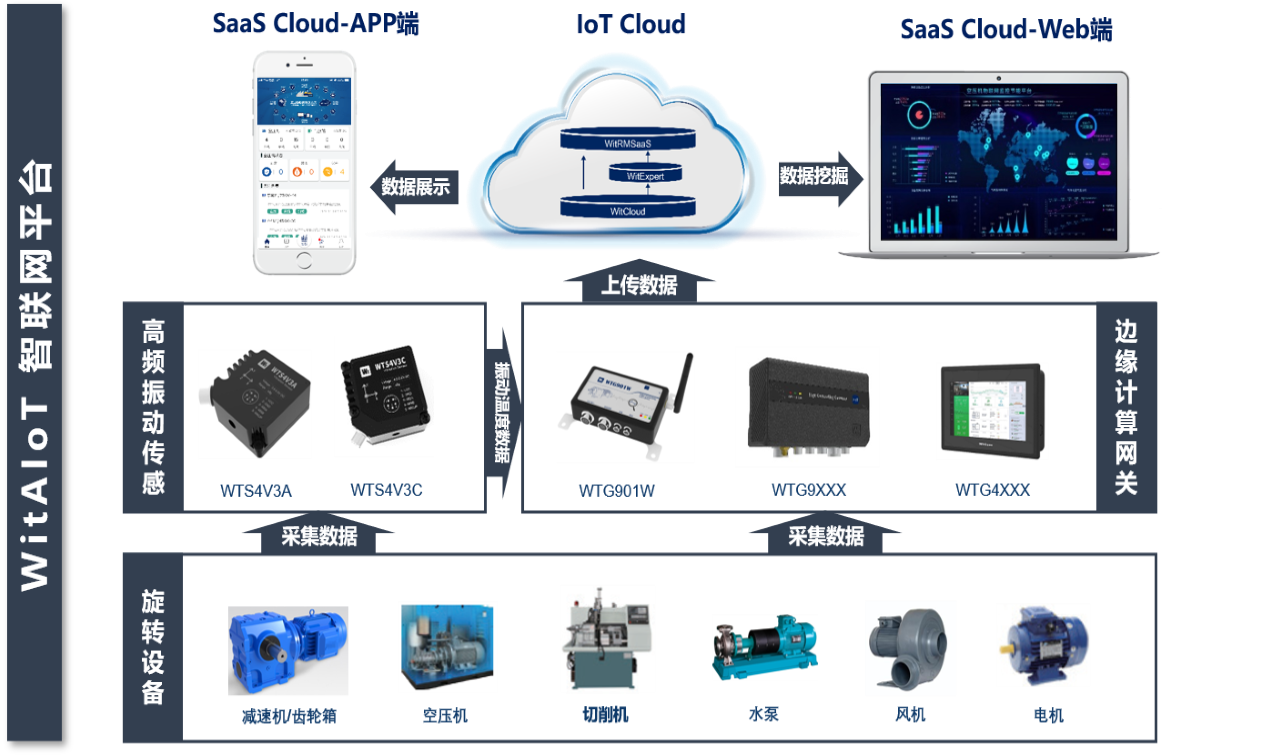

系統架構

旋轉設備故障預測系統利用物聯網高頻振動傳感器，采集設備振動波形樣本及表面溫度，生成旋轉設備的振動特性樣本；WTG9XXX工業邊緣計算網關通過鉑電阻采集電機三相繞組溫度和潤滑油溫度，了解電機運行負載狀態并結合傳感器的振動特性，利用智能機理模型算法對采樣數據進行大數據分析，實現不平衡、不對中、松動、齒輪磨損、軸承老化等旋轉設備故障的預測；然后通過MQTT把數據樣本及分析學習結果上傳到WitCloud物聯網數據云平臺；系統的SaaS業務云平臺為用戶提供狀態監控、場景監控、故障管理、運維管理、設備管理、客戶管理、權限管理等功能；并提供數據接口功能，方便用戶把設備狀態導入到智能工廠運維平臺系統。同時業務云平臺通過大數據分析工具，為專業的用戶提供設備的運行狀態分析、預警故障分析，并形成專業的旋轉設備健康診斷報告和維修建議。

系統軟件

WitCloud物聯網數據云平臺

WitCloud云平臺功能包括：旋轉設備上振動傳感器及邊緣計算網關的接入配置（包括主題配置和通道配置）、遠程信息配置和設備固件升級、告警配置、日記記錄和查看、多層邊緣計算網關上傳、數據庫備份和找回、管理和支配InfluxDB數據庫；
WitCloud云平臺的強大系統架構，讓他具備可拓展性、大量設備接入的能力、百萬級并發能力，能方便接入超過100萬臺的旋轉設備數量，并能支持每年新增超過10萬臺設備的接入能力。

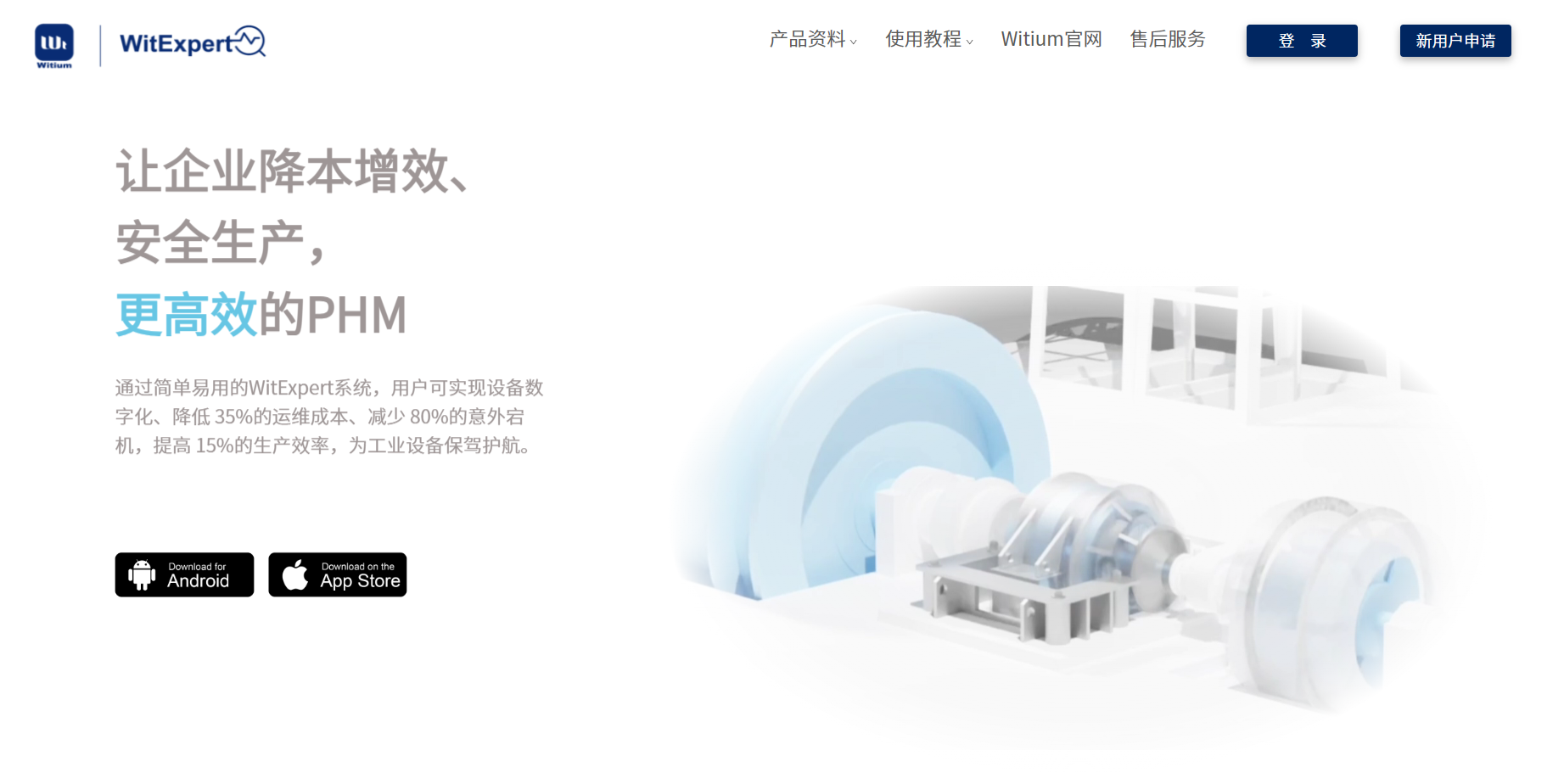

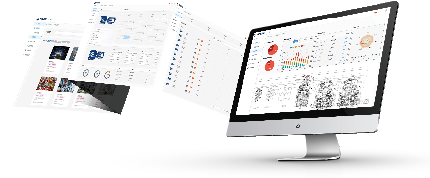

旋轉設備SaaS業務云平臺

旋轉設備故障預測SaaS業務云平臺，為用戶提供狀態監控、故障分析、場景監控、故障管理、運維管理、設備管理、客戶管理、權限管理等平臺功能，同時提供平臺數據讀取接口功能。SaaS業務云平臺通過大數據分析工具，為專業的用戶提供設備的運行狀態分析、預警故障分析，并形成專業的工業設備健康診斷報告和維修建議。
故障預測算法模型：首先系統通過物聯網高頻振動傳感器和鉑電阻，采集旋轉設備振動特性和負載溫度特性，并形成振動特性樣本庫；然后利用智能算法(機器學習算法庫)對這些原始數據樣本進行機器自學習，生成對應的故障預測算法模型，并形成故障預測模型庫；使用故障預測算法模型對實時采集的數據進行分析處理，實現不平衡、不對中、松動、齒輪磨損、軸承老化等旋轉設備故障預測及診斷。

系統硬件

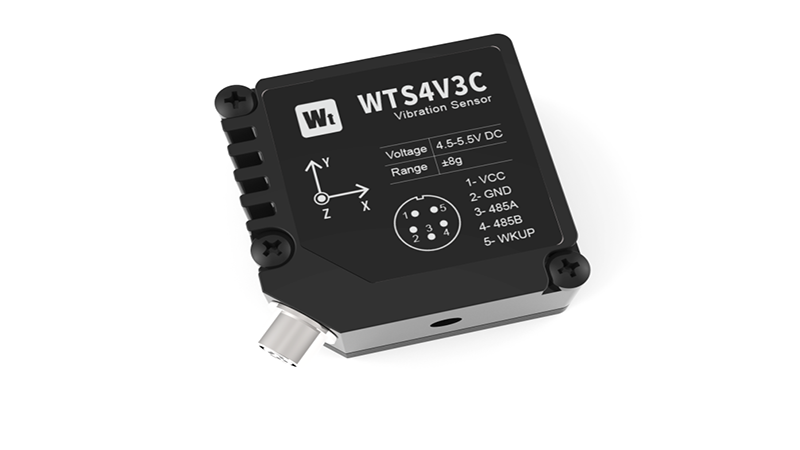

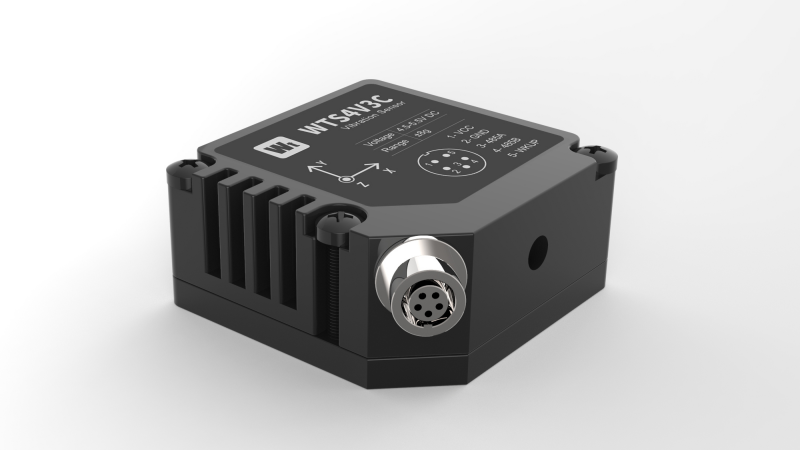

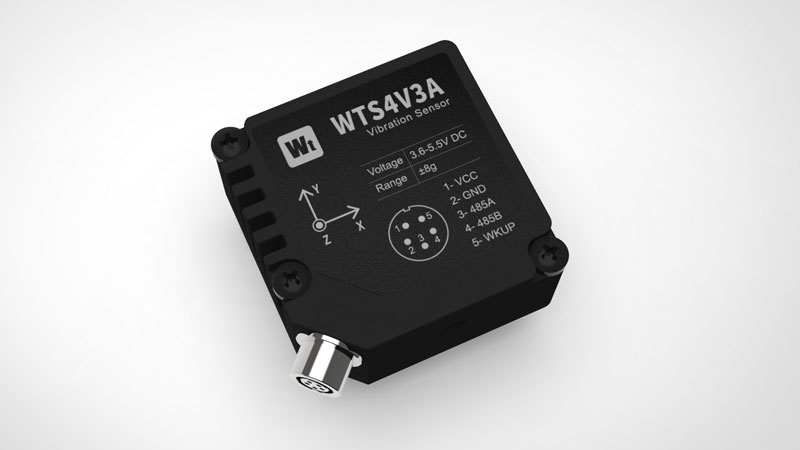

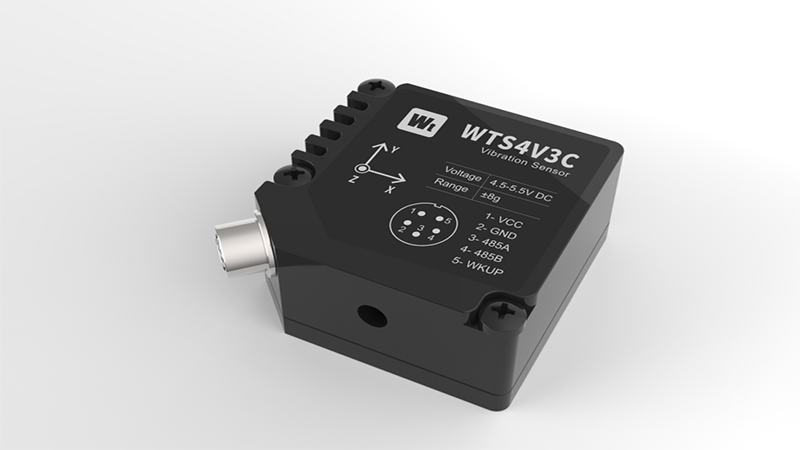

高頻振動傳感器

MEMS振動傳感器

中高頻振動監測

采樣頻率最高可達 20Khz

磁吸式便捷安裝

RS485
WTS4VXX

USB
WTS6VXX

基本參數

電源輸入

DC4.5V-5.5V
低功耗功能

支持
工作溫度

-40 ℃-105 ℃
工作濕度

10%-95%(無凝露)
IP等級

IP67
安裝方式

螺紋固定/磁鐵固定
外型尺寸

40*40*15mm/40*40*19mm
通訊接口

RS485/USB
通訊協議

Modbus-RTU
外殼材料

工業鋁外殼

溫度傳感

測溫對象

接觸表面溫度
測溫范圍

-40°C~105°C
分辨率

±1°C

振動傳感

加速度范圍

三軸：±8g
采樣深度

1S/10S
采樣頻率

4KHz/20KHz
采樣軸數

三軸
采集精度

1mg/LSB
數據內容

實時振動波形/特征值

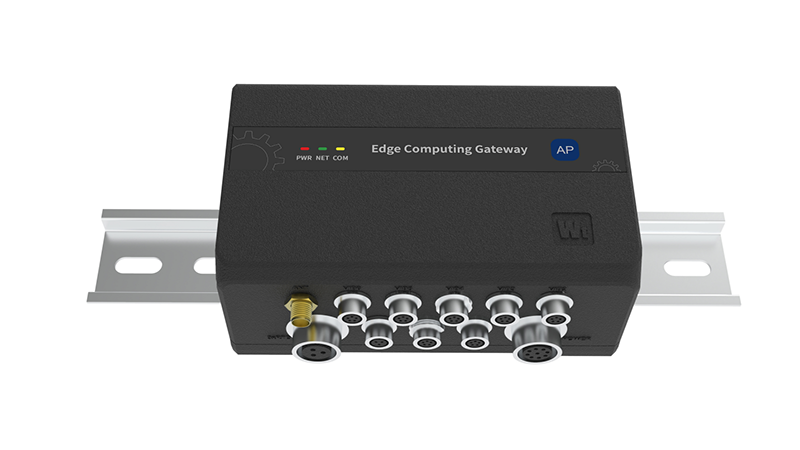

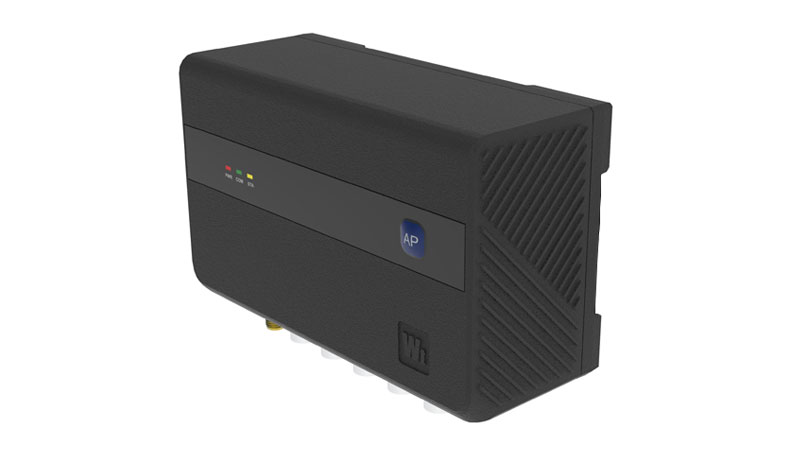

邊緣計算網關

邊緣AI計算

多個振動通道

多種無線傳輸

內嵌算法模型

WTG9XXW

WTG9XXF

無線通信參數

通信方式

WiFi

4G(Cat1)
工作模式

3Mbps

上行5Mbps/
下行10Mbps
工作模式

STA模式/AP配置

-
傳輸距離

40M

-
通信信道

802.11b/g/n

LTE-TDD:B38/B39/B40/B41

主板參數

振動通道數

1-6個通道可選
振動接口

RS485(ModBus-RTU)
機油溫度

1路*3線制Pt100(斷線檢測)
三繞組溫度

3路*3線制Pt100(斷線檢測)
LED指示燈

1*電源燈, 1*傳感器通信燈, 1*網絡狀態燈
固件升級

在線更新、遠程更新

基本參數

外殼材料

工業塑料外殼
外型尺寸

115*70*47mm
安裝方式

工業導軌/強磁固定/法蘭緊固/綁帶
電源輸入

85-262VAC/12-36VDC
操作溫度

-30～70°C
保存溫度

-40～85°C
保護種類

過載保護/輸出短路保護/過熱保護
防水等級

IP67
